Euromac Fx Bend Cell 1023-1547 PLUS
Роботизированный комплекс предназначен для автоматической гибки небольших и средних металлических деталей, избавляя человека от тяжелой рутинной работы.
Линейка автоматизированных гибочных центров Euromac это полностью интегрированные решения, объединяющие в себе высокоточные электрические прессы, многоосевых роботов и интеллектуальное программное обеспечение. Эти системы спроектированы для обеспечения максимальной производительности при обработке деталей любых габаритов, предлагая гибкую настройку под конкретные производственные задачи каждого клиента.
Полная интеграция «из одних рук»
Euromac самостоятельно разрабатывает каждый элемент структуры — от механики пресса и интеграции робота до управляющего ПО, что гарантирует идеальную совместимость, надежность и простоту эксплуатации системы.
Euromac самостоятельно разрабатывает каждый элемент структуры — от механики пресса и интеграции робота до управляющего ПО, что гарантирует идеальную совместимость, надежность и простоту эксплуатации системы.
Сверхбыстрое программирование
Специализированное программное обеспечение Fx Cell 3D позволяет настраивать робота в офлайн-режиме за минимальное время, существенно сокращая простои оборудования при переходе на новые изделия.
Специализированное программное обеспечение Fx Cell 3D позволяет настраивать робота в офлайн-режиме за минимальное время, существенно сокращая простои оборудования при переходе на новые изделия.
Безупречная точность и повторяемость
Уникальная технология «Active Fingers» с функцией самообучения в сочетании с прецизионным контролем угла гарантирует стабильное качество гибки каждой детали в серии.
Уникальная технология «Active Fingers» с функцией самообучения в сочетании с прецизионным контролем угла гарантирует стабильное качество гибки каждой детали в серии.
Максимальная автономность работы
Системы автоматической смены инструментов и захватов (грипперов), а также возможность установки вертикальных складов на 10 паллет позволяют комплексу работать длительное время практически без участия оператора.
Системы автоматической смены инструментов и захватов (грипперов), а также возможность установки вертикальных складов на 10 паллет позволяют комплексу работать длительное время практически без участия оператора.
Универсальность загрузки и выгрузки
Модульный дизайн предлагает множество решений для потоков заготовок — от перфорированных столов предварительного выравнивания до моторизованных роликовых конвейеров и систем сортировки в боксы.
Модульный дизайн предлагает множество решений для потоков заготовок — от перфорированных столов предварительного выравнивания до моторизованных роликовых конвейеров и систем сортировки в боксы.
| Технические данные | cell 1023 | cell 1547 |
| Макс. усилие гибки (кН) | 230 | 470 |
| Длина гибки (мм) | 1020 | 1530 |
| Открытая высота (Daylight) | ||
| Зажим Wila (держатель матрицы - к держателю пуансона) (мм) | 315 | 360 |
| Зажим Promecam (держатель матрицы - к траверсе) (мм) | 395 | 440 |
| Ход по осям Y (мм) | 196 | 240 |
| Скорость по осям Y (мм/сек) | 200 | 200 |
| Макс. скорость гибки в авт. режиме (мм/сек) | 36 | 36 |
| Макс. скорость гибки в ручном режиме (мм/сек) | 10 | 10 |
| Робот | ||
| Макс. вылет (мм) | 1420 / 1810 | 1420 / 1810 |
| Макс. грузоподъемность с захватом (кг) | 10 / 20 | 10 / 20 |
| Количество осей | 6 | 6 |
| Точность позиционирования (мм) | +-0.03 | +-0.03 |
| FX Cell | ||
| Загрузка | ||
| Минимальные размеры деталей (мм) | 50 x 100 | 50 x 100 |
| Максимальная высота стопки (мм) | 300 | 300 |
| Выгрузка | ||
| Длина буфера ленточного конвейера (мм) | 1500 / 3000 | 1500 / 3000 |
| Зона для гравитационной выгрузки (мм) | 1200 x 800 | 1200 x 800 |
| Потребляемая мощность (кВА) | 5 | 6 |
| Ориентировочный вес (кг) | 3000 | 5500 |

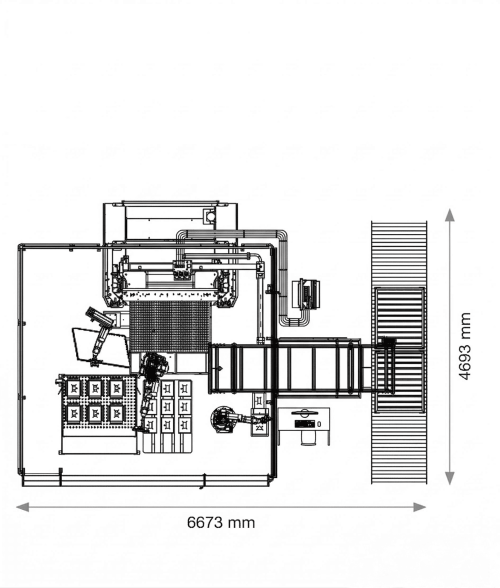

Роботизированная ячейка для деталей малого и среднего размера
Высокая производительность и компактность.
Данная ячейка предназначена для обработки деталей небольшого и среднего формата с обеспечением максимальной пропускной способности. В состав комплекса входят:
-
Листогибочный пресс FX Bend с 6-осевым задним упором.
-
Робот: варианты грузоподъемности 20, 70 или 120 кг.
-
Интегрированное основание: база робота объединена с конструкцией станка для экономии места и жесткости.
-
Стол центрирования для точного позиционирования детали.
-
Система переворота детали для автоматической переориентации.
-
Контроль двойной детали для предотвращения ошибок при захвате.
-
Станция загрузки: включает 2 стола размером 1200 x 800 мм.
-
Выгрузка:
-
Паллетирование на европаллеты.
-
Автоматический ленточный конвейер совместно с приводным роликовым конвейером для нескольких коробов.
-
Расположившись в самом сердце Италии, компания Euromac воплощает в себе лучшие традиции европейского качества, превращая многолетний опыт в передовые инженерные решения. Производитель исповедует философию абсолютной ответственности за результат, самостоятельно проектируя и разрабатывая абсолютно все компоненты своих систем — от сложного программного кода до мельчайших механических узлов.
Сочетая безупречную надежность сборки с концепциями Индустрии 4.0, Euromac создает интеллектуальную среду для современного бизнеса, в которой инновации и простота эксплуатации находятся в идеальном равновесии.
Сочетая безупречную надежность сборки с концепциями Индустрии 4.0, Euromac создает интеллектуальную среду для современного бизнеса, в которой инновации и простота эксплуатации находятся в идеальном равновесии.
