Lantek Flex3D Steelwork

Lihtne ja paindlik projekteerimine

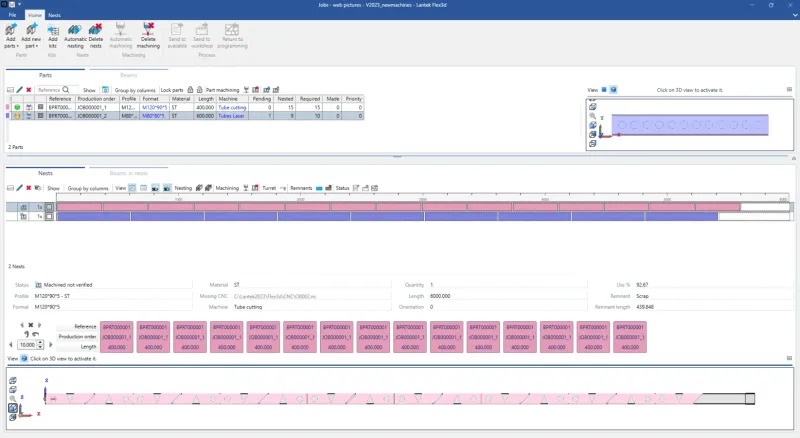

Lantek Flex3D Steelwork võimaldab standardprofiilide 3D CAD/CAM-projekteerimist ja töötlemist, sealhulgas I-, U-, L-, H- ja T-profiilid ning kandilised ja ümartorud. 3D-nestingutarkvara automaatsed ja poolautomaatsed funktsioonid maksimeerivad materjali kasutust ja optimeerivad CNC-koodi kokkupõrgete tuvastamise tehnoloogiaga, tagades ohutu ja tõhusa töö paljudel erinevatel masinatel: saagimine, puurimine, stantsimine, keermestamine, märgistamine, gaasi- ja plasmalõikus.

Tehnilised omadused

Lantek Flex3D Steelwork on andmebaasitehnoloogial põhinev süsteem. See välistab vajaduse sisestada tala või toru ristlõike loomisel samu andmeid korduvalt. Süsteemi parameetriline tehnoloogia võimaldab kasutajal valida baasdetaili ja muuta selle väärtusi vastavalt vajadusele. Tulemuseks on erinevate profiiltoodete täielik haldus – need on failides alati kiiresti kättesaadavad.
Kuigi Lantek Flex3D Steelwork saab kasutada iseseisva tootena, avaldub selle täielik potentsiaal integreerimisel tarkvarasüsteemidega Lantek Manager ja Lantek Integra Management (MES/ERP). See integratsioon hõlmab funktsioone pakkumiste tasemest (tööd või projektid) kuni tellimuste täitmise ja tootmisvooni, sealhulgas materjalivajadust, broneeringute haldust, hankeid ja kulude kontrolli. Süsteem tagab täieliku jälgitavuse.

DSTV, SAT ja CAM import

Lantek Flex3D Steelwork impordib juhtivate metallkonstruktsioonide CAD-süsteemide loodud andmeid DSTV-, SAT- ja CAM-failide kaudu. Süsteem teisendab DSTV-, SAT- ja CAM-failid Lantek Flex3D omavormingusse, mis võimaldab kasutajal hõlpsasti muudatusi teha. Lisaks impordib moodul faili mitmesuguseid omadusi, nagu materjal, kogus ja paksus – kõik see lihtsustab lõikamiseks ettevalmistamist.

Projekteerimisvõimalused

Lantek Flex3D Steelwork ei tee ainult põhitoiminguid, nagu puurimine, pilude lõikamine, märgistamine ja saagimine, vaid loob ka pilude toiminguid Lanteki 2D-moodulist imporditud geomeetria põhjal ning impordib selliseid failivorminguid nagu DXF. Lantek Flex3D Steelwork teeb järgmisi toiminguid:

• Automaatne ja poolautomaatne puurimine, keermestamine ja pilude lõikamine piki profiili (mis tahes avad ja/või avamustrid)
• Automaatsed ja poolautomaatsed lõiketoimingud (plasma-, gaasilõikus, saagimine või kääridega lõikamine)
• Automaatsed tööriistad teksti ja kontuuride loomiseks (kirjad, kontuuride märgistamine, plasma)
• Parameetrilisi toiminguid sisaldavad lõikemakrod mis tahes 5- või 6-teljelise lõikepea jaoks (faas)
• Salvestatud töötlus piki tala või toru ristlõiget, seotud vastava profiiliga lihtsaks muutmiseks

Optimeerimine ja profileerimine

Lantek Flex3D Steelwork võimaldab kasutajal saada optimeeritud profiili töötlemistrajektoori ja genereerida masina jaoks CNC-faili.
Süsteemi optimeeritakse täiendavalt, importides profiilid automaatselt laost või arvutades tarnevajadused.
Lantek Flex3D Steelwork pakub tööriistu, mis tuvastavad ja lahendavad kokkupõrkeid automaatselt ning võimaldavad käsitsi muudatusi.
Kasutaja mugavuseks on loodud ka hulk asjakohaseid aruandeid ja protsessivorme.

Profiilide lõikamise simulatsioon

Lantek Flex3D Steelwork võimaldab kasutajal simuleerida mis tahes töötlemistoimingut – puurimist, stantsimist, kääridega lõikamist või keermestamist. Kui simulatsiooni tulemus sobib, genereerib Lantek Flex3D Steelwork automaatselt masina jaoks NC-faili ja kasutaja saab neid andmeid samas keskkonnas vaadata. Nagu illustratsioonidelt näha, simuleeritakse kõiki töötlemistoiminguid ja lõikepea (plasma- või gaasilõikuse) trajektoori. Kokkupõrgete ilmnemisel saab kasutaja need parandada, peatades simulatsiooni ja korrigeerides trajektoori.
Simulatsiooni ajal näeb kasutaja kõiki lõikeparameetreid ning saab suumida ja paigutada profiilil vertikaal- ja horisontaaltelge. Vaatamine on täielikult interaktiivne: sammhaaval, edasi ja tagasi.
